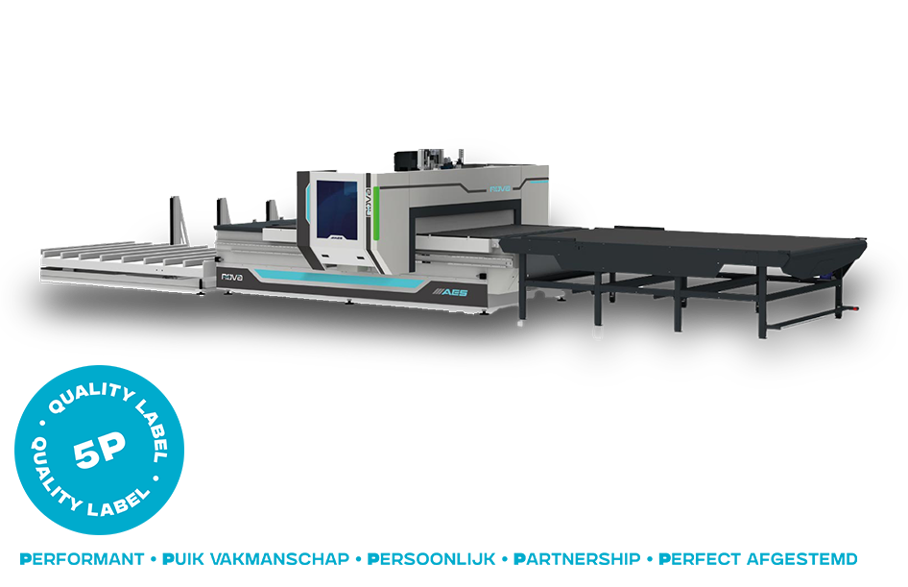

SUPER NOVA LINE

Ligne de production d'emboîtements entièrement automatique, composée de :
  Table élévatrice hydraulique pour la mise en place de plaques complètes pour la machine à nesting
  Machine à nesting Super Nova
  Sortie de tapis

La version de la ligne de nesting Super Nova peut également être personnalisée
Le sens de travail de gauche à droite ou inversement est parfaitement possible
Sécurité optimale grâce à des systèmes de sécurité adaptés à chaque espace libre dans chaque atelier

SUPER NOVA LINE

Retour à l'aperçu

Nesting La production CNC en ligne, sous une forme abordable, c'est ce que représente la ligne Nesting Super Nova. Vous chargez la table hydraulique avec des feuilles pleines, et tout ce que vous avez à faire, c'est d'enlever/trier/empiler les pièces imbriquées qui se présentent sur le tapis de sortie. On ne peut pas faire plus rentable et plus économique.
Cette machine est alors le cœur de vos opérations d'usinage dans votre atelier.
Associant la technologie d'imbrication à des performances de pointe, la Super Nova Nesting Line réussit à merveille. L'interface utilisateur très intuitive et la disposition logique des commandes garantissent une intégration parfaite dans vos activités. La commande par des systèmes CAD/CAM externes est parfaitement intégrable. L'automatisation ou l'intégration dans des environnements de production existants et déjà automatisés ne pose aucun problème.

Afficher plus

Aperçu des principaux points forts marquants

  • Construction portique
  • Dimensions du zone de travail disponibles: 1325 / 1336 / 1632 / 1640 / 2128 / 2132 / 2136 / 2142 / 2157
  • Zones de travail séparables jusqu'à 18 zones d'aspiration
  • Logiciel d'exploitation très convivial
  • Lubrification centrale
  • Système de mesure automatique de la longueur des outils
  • La flexibilité de la machine à nesting autonome Super Nova est conservée
  • Nombreuses options d'automatisation
  • Rapport qualité-prix excellent

Les machines AES se caractérisent par une construction extrêmement solide et l'utilisation des technologies les plus récentes.
Grâce à leur large gamme, vous trouverez une machine adaptée à chaque application.

SUPER NOVA LINE Données techniques

  • Construction portique
  • Zone d'usinage: Y=1300 mm, X=2500 / 3600 mm, Z=200 mm
  • Zone d'usinage: Y=1600 mm, X=3200 / 4000 mm, Z=200 mm
  • Zone d'usinage: Y=2100 mm, X=2800 / 3200 / 3600 / 4200 / 5700 mm, Z=200 mm
  • 2 champs de travail (= standard sur Super nova 2157, autres modèles possibles en option)
  • Vitesses de contrôle: X= 70m/min, Y = 70m/min, Z = 20m/min.
  • Moteur de fraisage 9Kw/12Pk HSK-F63 avec paliers céramiques et capot d'aspiration à réglage pneumatique en hauteur
  • Tête de perçage DH9 / V=X5+Y4
  • Changement d'outil rotatif 8 fois, mouvement en X, toutes les positions avec capteur de contrôle anti-crash
  • HPL table avec grille perforé
  • Système de mesure automatique de la longueur des outils
  • Tous des butées de référence avec senseurs de contrôle
  • Lubrification centralisée manuelle
  • Terminal manuel, direction manuelle 3 axes
  • Préparation pour la collecte des agrégats
  • Système de sécurité CE (à prévoir)
  • Écran de contrôle de l'opérateur intégré dans le cabinet électrique
  • Interface utilisateur NC Hops CAD/CAM en combinaison avec le contrôleur pour le contrôle des axes. Programmation graphique simple des pièces à usiner. Représentation graphique de la pièce, des détails de la machine, des pinces, etc. DXF, STL, STEP
  • Table élévatrice hydraulique
  • Unité de chargement montée sur le portique de la machine
  • Déchargement et nettoyage de l'unité, monté sur le portique de la machine ( contrôlé par servo)
  • Tapit de sortie
  • Pompe à vide 140 m³/h, 2 zones de vide pour 1325 & 4 zones de vide pour 1632
  • Pompe à vide 250 m³/h, 4 zones de vide pour 1336 & 6 zones de vide pour 1640 / 2128 / 2132
  • Pompe à vide 2 x 250 m³/h, 8 zones de vide pour 2136 & 10 zones de vide pour 2142 & 12 zone de vide pour 2157
  • Visualisation de l'état de la machine
