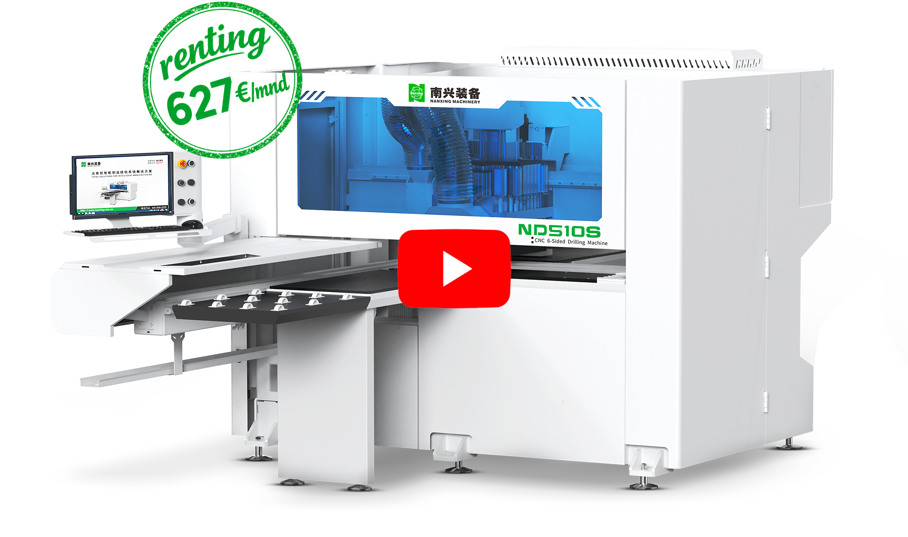

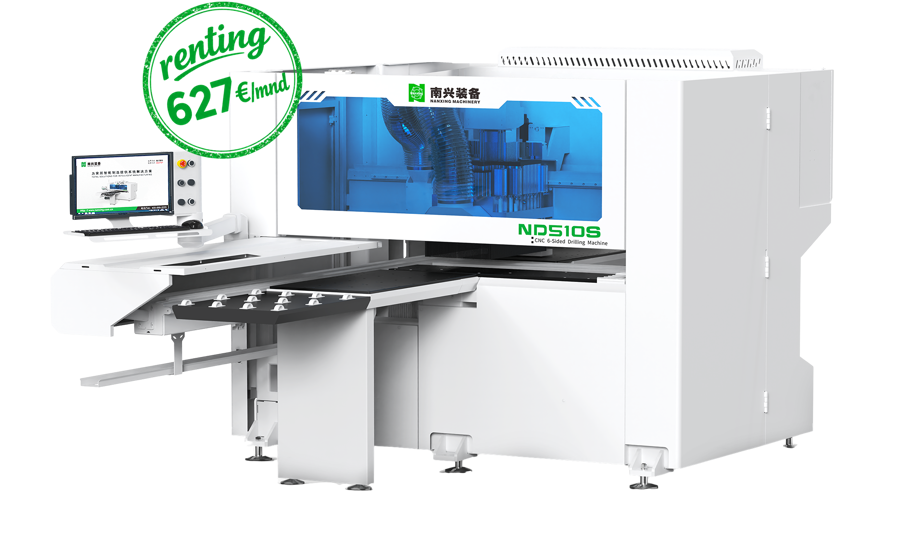

ND510S

De Nanxing ND510 S is een compacte 6-zijdige CNC boor- en freesbewerkingscenter dat hoge prestaties levert binnen een beperkte vloeroppervlakte. Deze machine combineert precisie en efficiëntie, waardoor u steeds hoogwaardige resultaten behaalt.

Dankzij de uitgebreide boorkop (DH20) en de groevenzaag met aparte motor aan de bovenzijde en de boorkop (DH9) aan de onderzijde realiseert u aanzienlijke tijdswinst.

De aansturing gebeurt via moderne Syntec CNC-technologie met Syntec software als standaard, wat garant staat voor een gebruiksvriendelijke bediening en een vlotte integratie in uw productieproces.

Een betrouwbare en efficiënte oplossing voor interieurbouwers die hun productie naar een hoger niveau willen tillen.

ND510S

ND510S

Terug naar overzicht

De Nanxing ND510 S combineert een zeer compacte opstelling met indrukwekkende prestaties, waardoor deze machine moeiteloos een centrale plaats inneemt binnen elke moderne werkplaats. Dankzij haar doordachte ontwerp is deze machine ideaal voor interieurbouwers die efficiëntie en flexibiliteit willen samenbrengen.

Wat deze machine echt onderscheidt, is de 6-zijdige boorcapaciteit met aanwezigheid van een groevenzaag met aparte motor. Dit zorgt voor een tijdswinst zonder dat werkstukken telkens opnieuw manueel gedraaid en aangeboden moeten worden. Dit alles tegen een uiterst competitieve prijs.

Voor wie op zoek is naar een kwalitatieve en betaalbare oplossing, biedt deze machine een bijzonder interessante meerwaarde.

De gebruiksvriendelijke interface en logisch opgebouwde bediening maken de integratie in uw productieproces eenvoudig. Bovendien is koppeling met externe CAD/CAM-systemen probleemloos, waardoor ook automatisatieprojecten vlot gerealiseerd kunnen worden.

Met de Nanxing ND510 S haalt u een toekomstgerichte oplossing in huis die uw productie naar een hoger niveau tilt.

CE configuratie kan steeds afwijken van de afbeelding op de website.

+

De belangrijkste highlights in één oogopslag

  • Uiterst robuuste constructie voor maximum stabiliteit en precisie
  • Werkt aan werkelijk top snelheden
  • Heel compacte uitvoering
  • Luchtkussentafel aan de invoerzijde
  • Automatische centrale smering als standaard
  • Onevenaarbare prijs

Bezoek onze showroom

Breng een bezoek aan onze ruime showroom van 1600 m² in Hooglede, waar al onze CNC-machines en kantenverlijmers gebruiksklaar opgesteld staan voor live demo’s. Ervaar de kwaliteit, snelheid en precisie van onze oplossingen van dichtbij. Onze experts staan klaar met persoonlijk en professioneel advies.

Maak een afspraak

ND510S: Technische kenmerken

  • Boorkop DH20 aan bovenzijde
  • Boorkop DH9 aan onderzijde
  • Freesmotor 5,5 PK aan bovenzijde
  • Groevenzaag motor 3 PK aan bovenzijde
  • Werkveld: breedte Y=1000 mm, lengte X=3000 mm en werkbereik Z=60 mm
  • Snelheden: Y= 75m/min., X= 135m/min., Z = 30m/min.

ND510S: Details

Een sensor controleert of het werkstuk correct ligt vóór de gewenste bewerking.
De sensor meet de positie en de hoogte en vergelijkt deze met de ingestelde referentie.
Afwijkingen worden gecorrigeerd of geven een foutmelding om misboringen te voorkomen.

Mogelijkheid om twee gespiegelde onderdelen tegelijk te bewerken.
De CNC stuurt beide posities synchroon aan met gespiegeld programma (boven/onder).
Dit verhoogt de productiviteit en zorgt voor identieke, symmetrische onderdelen.

De luchtkussentafel van 1600×500 mm met blower zorgt voor een vlotte invoer van werkstukken  aan de invoerzijde van de machine.

Via de centrale smering worden diverse geleidingen gedoseerd voorzien van smeermiddel.
Een periodieke smering zorgt voor verhoging van de levensduur.
Hierdoor vermijd je storingen en verhoog je uw productiviteit.

2 Onafhankelijk CNC tandlat/tandwiel aangedreven klemmen, geleid via overgedimensioneerde prismatische geleidingen.
Iedere klem is uitgerust met 3 stuks werkstuk rolgeleiders.

Met deze aanslagcilinder kan je het werkstuk goed positioneren voordat de bewerking start.
Deze aanslagcilinder gaat naar beneden bij start van de werkcylcus.

De automatisch aangestuurde zijgeleider optimaliseert de stabiliteit tijdens de CNC-bewerking, wat resulteert in een uitstekende precisie.

Een barcodelezer op een CNC-bewerkingsmachine wordt gebruikt om werkstukken snel en foutloos te selecteren in een programma database. Door barcodes te scannen, wordt de juiste bewerkingsinformatie automatisch ingelezen, wat fouten vermindert en de efficiëntie verhoogt. Dit draagt bij aan een geautomatiseerd en gestroomlijnd productieproces.

De moderne ergonomische verplaatsbare flat bed bedieningsconsole integreert zowel een kleurenscherm als essentiële bedieningsknoppen.

Met deze handterminal kan je in manuele modus afzonderlijk de 3-assen via het handwiel laten bewegen in 3 verschillende snelheden.

Syntec CAD/CAM user interface en Operation Software in combinatie met de Nanxing PLC voor aansturing van de assen.
Eenvoudige grafische programmering van werkstukken.
Grafische voorstelling van werkstuk, machine-details, klemmen, etc. mogelijk.
Import van .MPR, .DXF, .BAN, .BPP, .PDX, .XML, .XXL-tekeningen mogelijk.

Elektrische schakelkast uitgerust met hoogwaardige elektronische componenten, voorzien van een geïntegreerd airconditioningsysteem voor optimale thermische stabiliteit en een langere levensduur.

Het horizontale lichtgordijn aan de voorzijde detecteert onderbrekingen in de lichtstralen en stopt de machine als een object of persoon wordt gedetecteerd.
De andere zijden worden afgescheiden door hekwerk.
