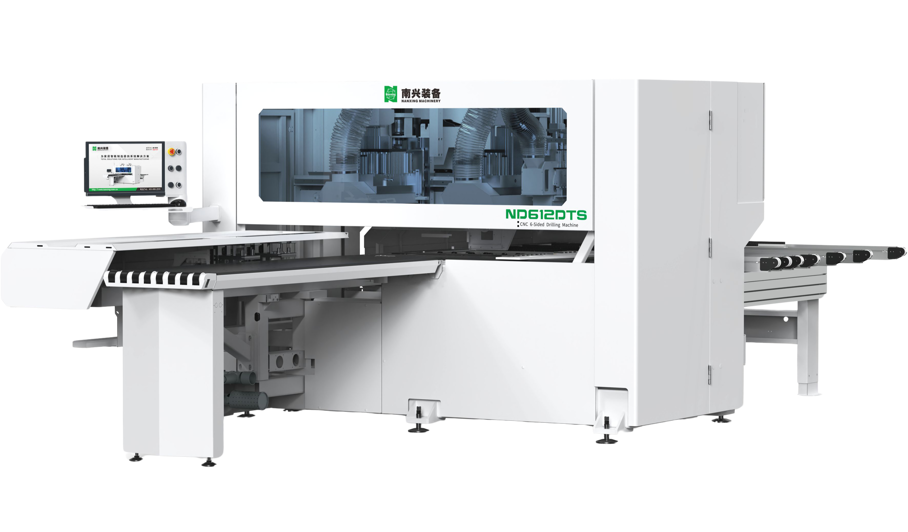

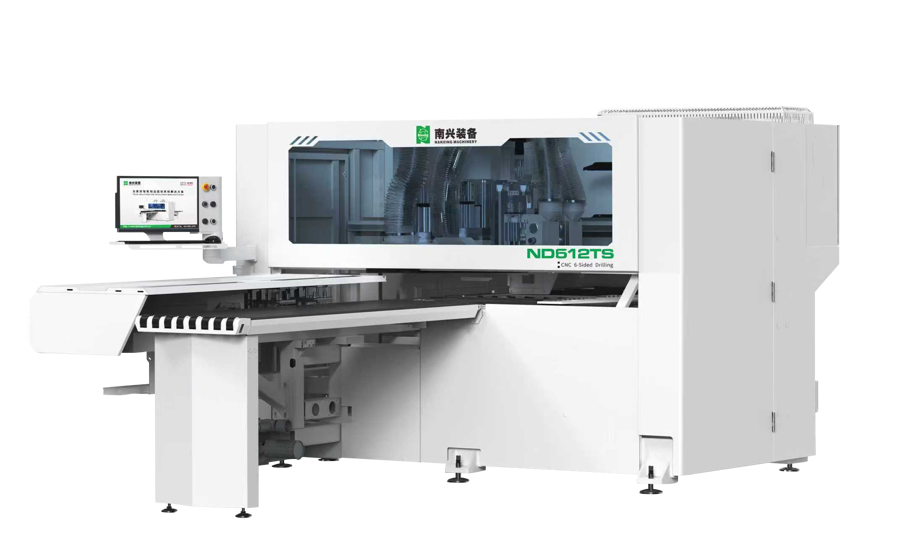

ND612TS

Mogelijkheid om een tweede boorkop te installeren in de bewerkingsunit aan de bovenzijde. Deze boorkop is hetzelfde type als de eerste en is gespiegeld geplaatst, waardoor gelijktijdige bewerkingen mogelijk zijn en de productiviteit wordt verhoogd.

• dubbele boorkop voor parallelle bewerkingen
• identiek gereedschapstype voor consistente resultaten
• gespiegeld ontwerp voor optimale positionering en efficiëntie

De boorkop uitgerust met een drukstabilisatorpomp zorgt voor een constante en gecontroleerde druk tijdens het boren, waardoor de gewenste boordiepte nauwkeurig wordt gegarandeerd.

• stabiele boordruk voor consistente resultaten
• voorkomt variaties in boordiepte door materiaal- of hardheidsverschillen
• verhoogt precisie en kwaliteit van elk bewerkt onderdeel

Een 8-voudige gereedschapswisselaar, 4+4 in lijn biedt een efficiënte en ruimtebesparende oplossing voor snelle gereedschapswissels op CNC-machines. Dankzij de lineaire opstelling van acht gereedschappen wordt vlot en nauwkeurig gewisseld.

Een sensor controleert of het werkstuk correct ligt vóór de gewenste bewerking.
De sensor meet de positie en de hoogte en vergelijkt deze met de ingestelde referentie.
Afwijkingen worden gecorrigeerd of geven een foutmelding om misboringen te voorkomen.

Mogelijkheid om twee gespiegelde onderdelen tegelijk te bewerken.
De CNC stuurt beide posities synchroon aan met gespiegeld programma (boven/onder).
Dit verhoogt de productiviteit en zorgt voor identieke, symmetrische onderdelen.

Luchtkussentafel van 2000 x 600 mm geplaatst aan de voorzijde/invoer van de machine, uitgerust met een krachtige 1,1 kW blower. Deze creëert een dun luchtkussen waardoor het werkstuk vrijwel wrijvingsloos kan worden ingevoerd en gepositioneerd.

• vlot en ergonomisch aanvoeren van panelen of werkstukken
• vermindering van fysieke belasting voor de operator
• bescherming tegen krassen of beschadiging van het oppervlak

Dit zorgt voor een efficiëntere materiaalhandling en een hogere productiviteit aan de invoerzijde.

Gecombineerde borstelgeleiders en zijdelingse riemtransporttafel aan de uitvoerzijde van de CNC-boormachine, ontworpen voor een gecontroleerde en schadevrije afvoer van werkstukken. De borstels geleiden en stabiliseren het paneel zonder krassen, terwijl de zijdelingse riemen zorgen voor een constante en betrouwbare doorvoer.

• stabiele en nauwkeurige afvoer van werkstukken
• bescherming van gevoelige oppervlakken
• continue en efficiënte doorstroming naar de volgende bewerkingsstap

Dit systeem verhoogt de productiviteit en garandeert een nette, veilige handling na het bewerken.

Via de centrale smering worden diverse geleidingen gedoseerd voorzien van smeermiddel.
Een periodieke smering zorgt voor verhoging van de levensduur.
Hierdoor vermijd je storingen en verhoog je uw productiviteit.

2 Onafhankelijk CNC tandlat/tandwiel aangedreven klemmen, geleid via overgedimensioneerde prismatische geleidingen.
Iedere klem is uitgerust met 3 stuks werkstuk rolgeleiders.

Met deze aanslagcilinder kan je het werkstuk goed positioneren voordat de bewerking start.
Deze aanslagcilinder gaat naar beneden bij start van de werkcylcus.

Een automatisch gestuurde zijgeleider op een CNC-boormachine zorgt voor een nauwkeurige positionering van het werkstuk tegen een vaste referentie. Tegelijk verwijdert een geïntegreerd airjet-systeem spanen en stof tijdens en na het boren.

• stabiele en herhaalbare positionering
• continue reiniging van oppervlak en boorgaten
• minder vervuiling en hogere nauwkeurigheid

Een barcodelezer op een CNC-bewerkingsmachine wordt gebruikt om werkstukken snel en foutloos te selecteren in een programma database. Door barcodes te scannen, wordt de juiste bewerkingsinformatie automatisch ingelezen, wat fouten vermindert en de efficiëntie verhoogt. Dit draagt bij aan een geautomatiseerd en gestroomlijnd productieproces.

De moderne ergonomische verplaatsbare flat bed bedieningsconsole integreert zowel een kleurenscherm als essentiële bedieningsknoppen.

Met deze handterminal kan je in manuele modus afzonderlijk de 3-assen via het handwiel laten bewegen in 3 verschillende snelheden.

Bij ingave van de lengtemaat bij nieuwe of geslepen gereedschappen wordt het gereedschap door de machine op een geijkt meetoppervlak gebracht. De uitgelezen werkelijke waarde wordt vergeleken met de theoretisch ingegeven waarde en automatisch aangepast in de gereedschapsbibliotheek.
Dit resulteert in heel nauwkeurig uitgevoerde bewerkingen.

Syntec CAD/CAM user interface en Operation Software in combinatie met de Nanxing PLC voor aansturing van de assen.
Eenvoudige grafische programmering van werkstukken.
Grafische voorstelling van werkstuk, machine-details, klemmen, etc. mogelijk.
Import van .MPR, .DXF, .BAN, .BPP, .PDX, .XML, .XXL-tekeningen mogelijk.

Softwarematig kan worden ingesteld of de afgewerkte onderdelen aan de voor- of achterzijde van de CNC-machine worden afgevoerd. Deze flexibele configuratie maakt het mogelijk om de workflow aan te passen aan de beschikbare ruimte, de productielijn of de voorkeur van de operator.

Elektrische schakelkast uitgerust met hoogwaardige elektronische componenten van gerenommeerde fabrikanten, voorzien van een geïntegreerd airconditioningsysteem voor optimale thermische stabiliteit en een langere levensduur.

Het horizontale lichtgordijn aan de voorzijde detecteert onderbrekingen in de lichtstralen en stopt de machine als een object of persoon wordt gedetecteerd.
De andere zijden worden afgescheiden door hekwerk.
