ND512T

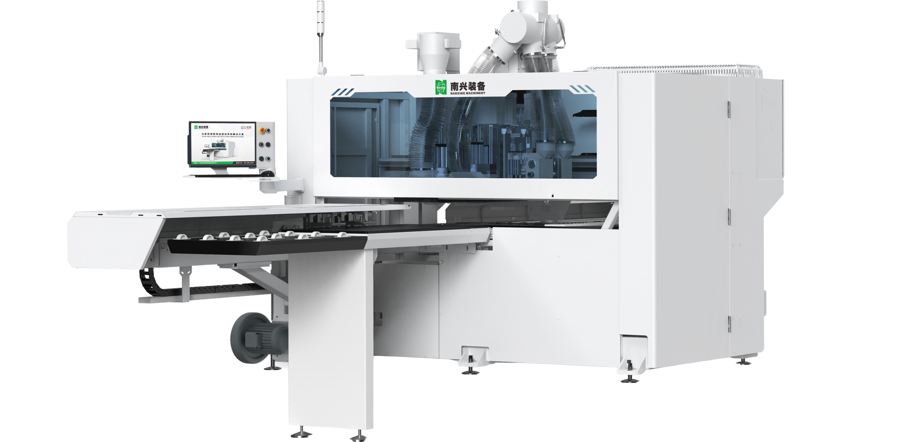

De Nanxing ND512 T is een compacte 6-zijdige CNC boor- en freesbewerkingscenter dat hoge prestaties levert binnen een beperkte vloeroppervlakte. Deze machine combineert precisie en efficiëntie, waardoor u hoogwaardige resultaten behaalt in hout, aluminium en kunststof.

Dankzij de boorkop (DH18), freesmotor en  gereedschapswissel aan de bovenzijde, de boorkop (DH9) en freesmotor aan de onderzijde realiseert u aanzienlijke tijdswinst en een geoptimaliseerde.

De aansturing gebeurt via moderne CNC-technologie met Syntec software als standaard, wat garant staat voor een gebruiksvriendelijke bediening en een vlotte integratie in uw productieproces.

Een betrouwbare en efficiënte oplossing voor interieurbouwers die hun productie naar een hoger niveau willen tillen.


ND512T

ND512T

Terug naar overzicht

De Nanxing ND512 T combineert een compacte opstelling met indrukwekkende prestaties, waardoor ze moeiteloos een centrale plaats inneemt binnen elke moderne werkplaats. Dankzij haar doordachte ontwerp is deze machine ideaal voor interieurbouwers die efficiëntie en flexibiliteit willen samenbrengen.

Wat deze machine echt onderscheidt, is de aanwezigheid van een boorkop en freesmotor zowel aan de boven- als onderzijde. Alsook de mogelijkheid tot uitbreiding van de bewerkingsunits aan de bovenzijde is subliem. Dit zorgt voor een tijdswinst zonder dat werkstukken telkens opnieuw gepositioneerd moeten worden.

Voor wie op zoek is naar een kwalitatieve en betaalbare oplossing, biedt deze machine een bijzonder interessante meerwaarde.

De gebruiksvriendelijke interface en logisch opgebouwde bediening maken de integratie in uw productieproces eenvoudig. Bovendien is koppeling met externe CAD/CAM-systemen probleemloos, waardoor ook automatisatieprojecten vlot gerealiseerd kunnen worden.

Met de Nanxing ND512 T haalt u een toekomstgerichte oplossing in huis die uw productie naar een hoger niveau tilt.

CE configuratie kan steeds afwijken van de afbeelding op de website.


Bezoek onze showroom

Breng een bezoek aan onze ruime showroom van 1600 m² in Hooglede, waar al onze CNC-machines en kantenverlijmers gebruiksklaar opgesteld staan voor live demo’s. Ervaar de kwaliteit, snelheid en precisie van onze oplossingen van dichtbij. Onze experts staan klaar met persoonlijk en professioneel advies.

Maak een afspraak

ND512T: Technische kenmerken

  • Werkveld: breedte Y=1220 mm, lengte X=2800 mm en werkbereik Z=60 mm
  • Snelheden: Y= 75m/min., X= 135m/min., Z = 30m/min.

ND512T: Details

De CNC-machine is uitgerust met de volgende units, elk voorzien van een pneumatisch verstelbare afzuigkap:

  • Boorkop type DH18: uitgerust met 10 verticale en 8 horizontale spindels
  • Freesmotor van 3,5 kW (5,5 pk), uitgevoerd met ISO-30 opname en ER25 spantang
  • 4-voudige gereedschapswisselaar, in lijn, ISO-30

Er is een mogelijkheid om de bewerkingsunit aan de bovenzijde uit te breiden met onderstaande:

  • Mogelijkheid om een tweede boorkop te installeren in de bewerkingsunit aan de bovenzijde. Deze boorkop is hetzelfde type als de eerste en is gespiegeld geplaatst, waardoor gelijktijdige bewerkingen mogelijk zijn en de productiviteit wordt verhoogd.

  • Verticale groevenzaag met een motorvermogen van 1,7 kW (2,5 pk)

De CNC-machine is uitgerust met deze units:

  • Boorkop type DH9 : uitgerust met 9 verticale spindels
  • Freesmotor 3,5 Kw / 7,5 Pk ER25

Met deze aanslagcilinder kan je het werkstuk goed positioneren voordat de bewerking start.
Deze aanslagcilinder gaat naar beneden bij start van de werkcylcus.

De automatisch aangestuurde zijgeleider optimaliseert de stabiliteit tijdens de CNC-bewerking, wat resulteert in een uitstekende precisie.

Bij ingave van de lengtemaat bij nieuwe of geslepen gereedschappen wordt het gereedschap door de machine op een geijkt meetoppervlak gebracht. De uitgelezen werkelijke waarde wordt vergeleken met de theoretisch ingegeven waarde en automatisch aangepast in de gereedschapsbibliotheek.
Dit resulteert in heel nauwkeurig uitgevoerde bewerkingen.

Via de centrale smering worden diverse geleidingen gedoseerd voorzien van smeermiddel.
Een periodieke smering zorgt voor verhoging van de levensduur.
Hierdoor vermijd je storingen en verhoog je uw productiviteit.

De luchtkussentafels van 1600×500 mm met blower zorgen aan beide zijden van de machine voor een vlotte in- en uitvoer van werkstukken.

De moderne ergonomische verplaatsbare flat bed bedieningsconsole integreert zowel een kleurenscherm als essentiële bedieningsknoppen.

Met deze handterminal kan je in manuele modus afzonderlijk de 3-assen via het handwiel laten bewegen in 3 verschillende snelheden.

Het hekwerk vormt een robuuste afscherming aan maximum 3 zijden van het CNC-bewerkingscenter.
De open zijde wordt voorzien door een ander veiligheidssysteem naar keuze, conform CE voorschriften.
Dit voorkomt dat de operator de gevarenzone ongewild kan betreden.

Een barcodelezer op een CNC-bewerkingsmachine wordt gebruikt om werkstukken snel en foutloos te selecteren in een programma database. Door barcodes te scannen, wordt de juiste bewerkingsinformatie automatisch ingelezen, wat fouten vermindert en de efficiëntie verhoogt. Dit draagt bij aan een geautomatiseerd en gestroomlijnd productieproces.

Aggregaat met één uitgang, waarbij de hoek handmatig per graad kan worden ingesteld.

Het aggregaat beschikt over twee uitgangen, waardoor je tussen twee bewerkingen kunt wisselen zonder een gereedschapswissel.

Deze gereedschappen worden meegeleverd met de CNC-machine:

  • Lamello frees 12,7 x 9,8 x 20 mm
  • Lamello zaag D63 x 3 mm
  • Vingerfrees

Elektrische schakelkast uitgerust met hoogwaardige elektronische componenten van gerenommeerde fabrikanten, voorzien van een geïntegreerd airconditioningsysteem voor optimale thermische stabiliteit en een langere levensduur.

Dit horizontale lichtgordijn detecteert onderbrekingen in de lichtstralen en stopt de machine als een object of persoon wordt gedetecteerd.


Syntec CAD/CAM user interface en Operation Software in combinatie met de Nanxing PLC voor aansturing van de assen.
Eenvoudige grafische programmering van werkstukken.
Grafische voorstelling van werkstuk, machine-details, klemmen, etc. mogelijk.
Import van .MPR, .DXF, .BAN, .BPP, .PDX, .XML, .XXL-tekeningen mogelijk.
